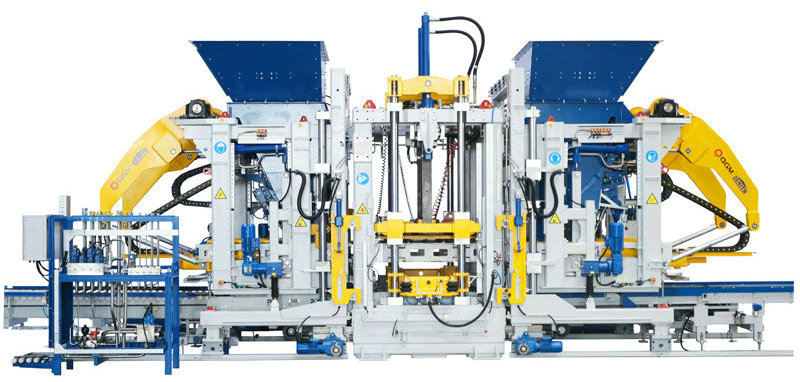

ZN2000C Бетон блокны машин

ZN2000C Бетон блокны машин нь өөрөө боловсруулсан загвар юм. Энэ нь өндөр түвшний оюун ухаан, автоматжуулалтаар тодорхойлогддог бөгөөд шинэ хотхон, хөвөн хотуудыг байгуулахад өргөн хэрэглэгддэг дижиталчлал, мэдээллийн систем зэрэг өндөр технологийн дэвшилтэт технологийг бүрэн ашигладаг.

Онцлогууд:

Хос чичиргээний ширээ, найман серво мотор (заавал биш) Топ төхөөрөмж

Засвар үйлчилгээ хийхэд хялбар модульчлагдсан угсралт Илүү олон төрлийн тоосго үйлдвэрлэдэг

Өндөр хүчин чадал, өндөр бүтээмж

Тавиурын хэмжээ 1400x1400/1300мм

Үүсгэх талбай 1320x1350/1250мм

Бүтээгдэхүүний өндөр 40-500мм

Блокны тоо Хөндий тоосго: 18 блок/хөгц (390х190х190мм)

Стандарт тоосго: 105 блок / хэв (240x115x53мм)

Замын тоосго: 66 блок / хэв (200x100x60мм)

Тоног төхөөрөмжийн хэмжээ Ойролцоогоор. 10,000

Ойролцоогоор 4700

Ойролцоогоор 3400

Чичиргээний систем Чичиргээний хүснэгтийн хамгийн их өдөөх хүч: 200/кН

Хэвлэлийн толгойн хамгийн их өдөөх хүч: 40/кН

Цахилгааны параметрүүд Нийт хүч (лавлагаа): 231/кВт

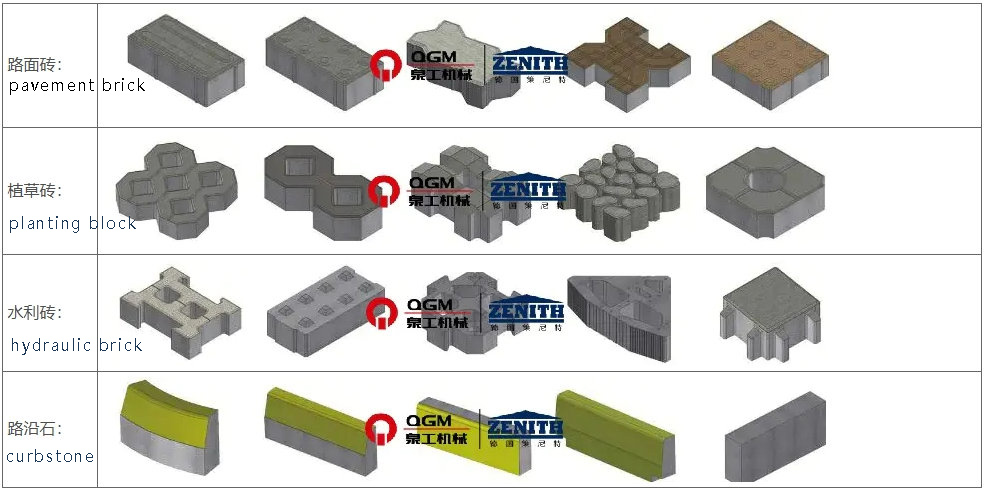

Тоног төхөөрөмжийн үйлдвэрлэсэн тоосгоны дээжийн бүдүүвч зураг

Техникийн давуу тал

1. Герман хувилбарын өндөр чанартай хүрээний загвар

Үндсэн фрэймийн хүрээ нь Zenit-ийн патентлагдсан технологиор бүтээгдсэн өндөр бат бэх гагнасан хүрээний бүтцийг, захиалгат тусгай зүсэлтийн гангаар гагнаж, боломжийн дизайнтай, жигд, үзэсгэлэнтэй гагнууртай бөгөөд хүрээ нь өндөр чанар, өндөр тогтвортой байдлыг хангахын тулд бүх хүрээ нь хөгшрөлтийн чичиргээний боловсруулалтанд ордог. Бүтцийн дизайны дэвшилтэт процесс нь үндсэн фрэймийг өргөтгөх боломжтой болгож, хажуугийн хэвийг нээх, хаах функц, үндсэн олборлолт (хавтан) функц, полистирол хавтанг суулгах функц гэх мэтийг дараа нь нэмж болно.

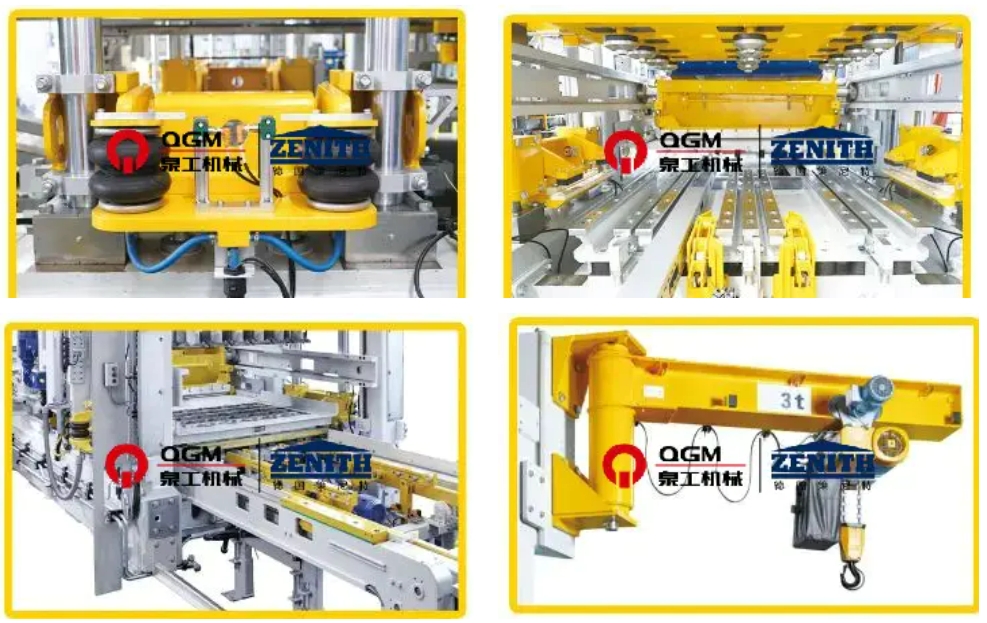

2.Хэвийг хурдан солих автомат систем

Мөөгөнцөрийг үндсэн байрлал руу шилжүүлэх үед түүний өргөх систем нь хэвийг хурдан солих төхөөрөмж дээр хөгц автоматаар солигддог. Дээд болон доод хэвийг автоматаар пневматикаар хавчдаг бөгөөд энэ нь аюулгүй, үр ашигтай, ажиллахад хялбар, засвар үйлчилгээ хийхэд тохиромжтой. Үүнд голчлон орно:

Пневматик хэв хавчих төхөөрөмж: Энэ нь үндсэндээ хоёр талдаа хэвний хаалт ба пневматик хавчих саваа зэргээс бүрдэх бөгөөд үндсэн машин нь чичиргээний өмнөх болон үндсэн чичиргээг гүйцэтгэх үед хэвийг хавчих, бэхлэх, чийгшүүлэхэд тусалдаг бөгөөд ингэснээр чичиргээний хамгийн сайн үр дүнд хүрч, хэвний ашиглалтын хугацааг уртасгадаг.

Хийн тасалгааг түгжих төхөөрөмж: Дотор нь аюулгүйн дэр бүхий хавчих төхөөрөмжөөр бэхлэгдсэн бөгөөд энэ нь дам нурууг хялбар бөгөөд хурдан сольж, хэв солих, суурилуулах хугацааг богиносгож, хэвний доод хүрээ, дээд хонхорхойг үнэн зөв залгах боломжийг олгоно.

Мөөгөнцөр оруулах цахилгаан төхөөрөмж: Мөөгөнцөрийг үндсэн машинд суулгаж хэвийг нь тэжээх, машинаас салгахад зах зээл дээрх ихэнх хэвэнд нааж болох цахилгаан хэвний хаалт, тусгай хэвэнд тусгай хэвний хаалт ашиглаж болно.

Мөөгөнцөр солих төхөөрөмж: Үндсэн машины рам дээр суурилуулсан бөгөөд хэв солихдоо хэвийг өргөх, ачихад ашигладаг, цахилгаан гинжин өргүүр, цахилгаан алхагч төхөөрөмжөөр тоноглогдсон.

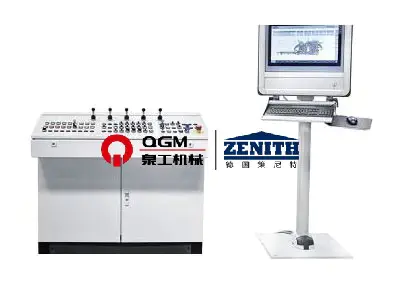

3. Үйлдвэрлэлийн систем

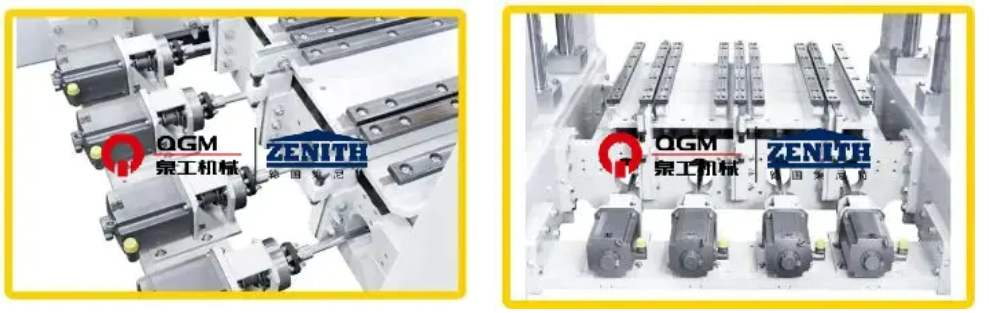

4. "Хэт динамик" серво чичиргээний систем:

"Хэт динамик" серво чичиргээний технологи нь тоосгоны машинд тусгайлан зориулсан өндөр үр ашигтай, өөрөө дасан зохицох нэг төрлийн чичиргээний систем юм; серво мотор нь хамгийн богино хугацаанд хамгийн хурдан хариу үйлдэл үзүүлж, чичиргээний хамгийн өндөр үзүүлэлтийг гаргаж, ашигласан цементийн хэмжээг бууруулж, үйлдвэрлэлийн циклийг богиносгож, өндөр нягтаршилтай бетон бүтээгдэхүүн үйлдвэрлэдэг; чичиргээний систем нь янз бүрийн бетон бүтээгдэхүүний хэрэгцээнд уян хатан дасан зохицож чаддаг. Серво мотор нь хамгийн богино хугацаанд хамгийн хурдан хариу үйлдэл үзүүлж, хамгийн өндөр чичиргээний гүйцэтгэлийг бий болгож, цементийн хэмжээг бууруулж, үйлдвэрлэлийн циклийг богиносгож, өндөр нягтаршилтай бетон бүтээгдэхүүн үйлдвэрлэх боломжтой; чичиргээний системийг янз бүрийн бетонон бүтээгдэхүүний үйлдвэрлэлийн хэрэгцээнд уян хатан тохируулах боломжтой.

8 серво хөтөчөөр тус тусад нь тохируулсан механик тэнцвэртэй 8 чичиргээний нэгж;

Мотор тулгуурын гаднах чичиргээ тусгаарлах дам нуруун дээр тус тусад нь суурилуулсан 8 серво мотор;

5. Нарийвчлалтай серво хяналтын систем

Дохионы санал хүсэлтээр чичиргээний үе шат, хурдыг хянах, синхрончлогдсон хөдөлгөөний удирдлага, өндөр хурдны зогсолтыг богино хугацаанд чичиргээ, чичиргээг арилгах, хэвний эргэлтийг богиносгож, илүү сайн тоормослох нөлөө үзүүлэх боломжтой. Байрлал, хурдны давхар хаалттай хүрдээр дамжуулан өдөөх хүчийг зөвхөн босоо чиглэлд удирдаж, үр дүнтэй өдөөх хүчийг дээд зэргээр нэмэгдүүлэхийн зэрэгцээ машиныг хэвтээ өдөөх хүчний эвдрэлээс зайлсхийж, тоног төхөөрөмжийн ашиглалтын хугацааг уртасгаж, бүтээгдэхүүний өөр өөр шаардлагад тохируулан өөр өөр тохиргоо хийж, өндөр чанартай бүтээгдэхүүн үйлдвэрлэх боломжтой болно.

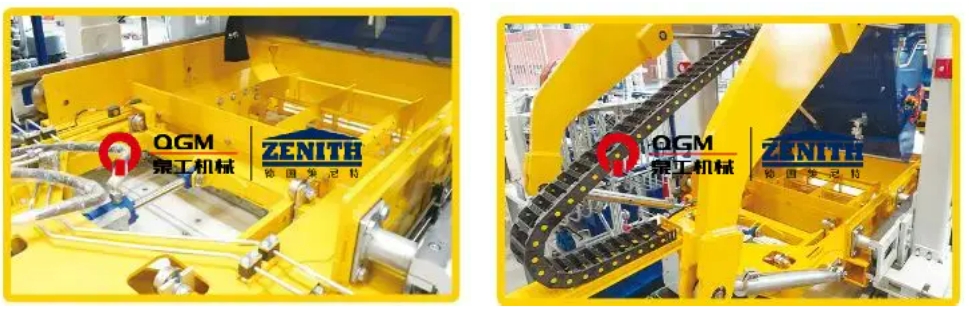

Хэвлэлийн толгой, хэвний хүрээ, дүүргэгч машин, даавууны машиныг дамар хариу үйлдэл бүхий пропорциональ чиглэлийн хавхлагаар удирддаг бөгөөд хариу өгөх хугацаа хурдан байдаг; нүүлгэн шилжүүлэлтийн мэдрэгч/кодлогч-PLC-пропорциональ чиглэлтэй хавхлага-цилиндрийн хяналтын хаалттай горимыг ашигласан бөгөөд энэ нь хяналтыг илүү нарийвчлалтай болгож, цилиндрийн үйл ажиллагааг илүү хурдан, тогтвортой болгодог; гидравлик станц нь хувьсах поршений насосыг ашигладаг бөгөөд энэ нь даралтын тосыг гаргадаггүй бөгөөд гидравлик систем нь тогтоосон даралтад хүрэхэд насосыг буулгаж, эрчим хүчний зарцуулалтыг бууруулдаг; гидравлик станц нь аккумляторын нэмэлт тосны хангамжийг ашигладаг бөгөөд энэ нь эрчим хүчний хэрэглээг бууруулдаг; ба гидравлик станц нь аккумляторын туслах тосны хангамжийг ашигладаг бөгөөд энэ нь эрчим хүчний хэрэглээг бууруулж, эрчим хүчний хэрэглээг бууруулдаг. Гидравлик станц нь аккумляторын туслах тосны хангамжийг ашигладаг бөгөөд үүнийг нэгэн зэрэг олон үйлдэлд ашиглаж болох бөгөөд гидравлик системийн даралт тогтвортой байна; гидравлик систем нь даралт мэдрэгчтэй бөгөөд үүнийг хялбархан үзэхийн тулд үйлдлийн самбар дээр харуулах боломжтой; гидравлик систем нь температур мэдрэгч, хөргөгч, халаагчтай бөгөөд энэ нь газрын тосны температурыг үр дүнтэй хянах боломжтой бөгөөд ингэснээр гидравлик тос нь сайн гүйцэтгэлтэй байдаг.

6. Гидравлик систем
